Energia 9V



ITENS NECESSÁRIOS

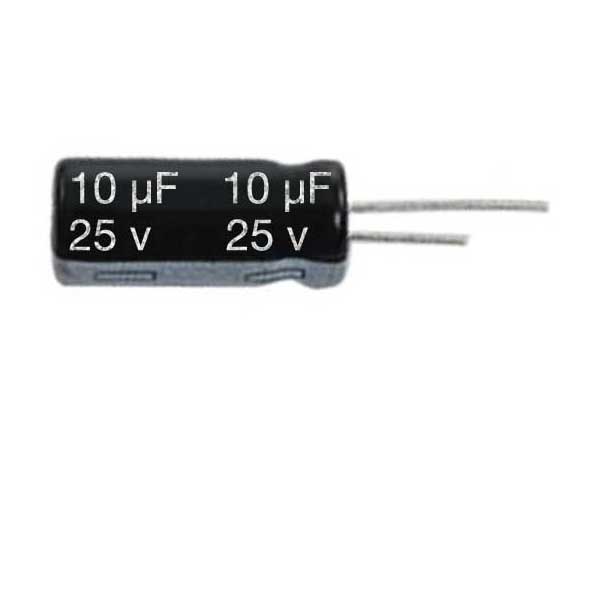

  • Capacitor Eletrolítico 10uF - 25V

  • Capacitor Eletrolítico 1uF - 63V

  • Chave Liga Desliga

  • Regulador de Tensão LM7805

  • Clip Bateria 9V

  • LED

  • Resistor 150R

  • Conector Fêmea

  • Termoretrátil

    Fita Isolante

  • Cabo elétrico

    Cabo Ethernet

COMO MONTAR

O módulo de 9V é para ser usado com baterias de 9V, bastante práticas e fáceis de achar.

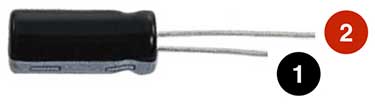

Antes, alguns cuidados. O capacitor é polarizado. Assim como o LED, o pino menor (1) é o negativo e o maior (2) é o positivo.

Cuidado para não confundir os capacitores, neste módulo temos um capacitor de 1uF e um de 10uF, o formato físico deles é igual, mas a potência é diferente.

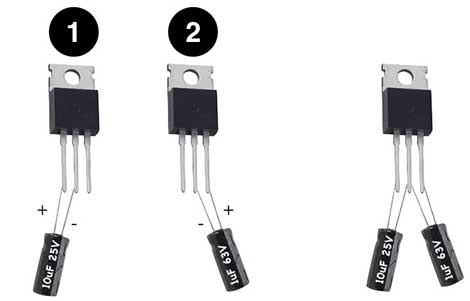

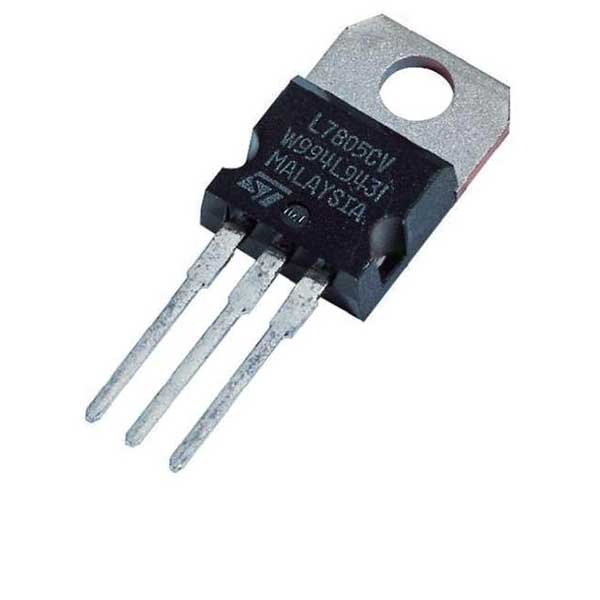

O circuito integrado LM7805 tem 3 pinos. Para não confundir qual o pino de entrada, perceba nos nossos diagramas nós mostramos ele de frente (1), e não de costas (2).

Comece a montagem com o miolo.

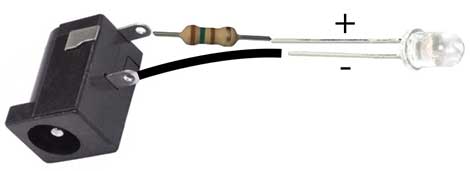

Agora, solde um LED no conector.

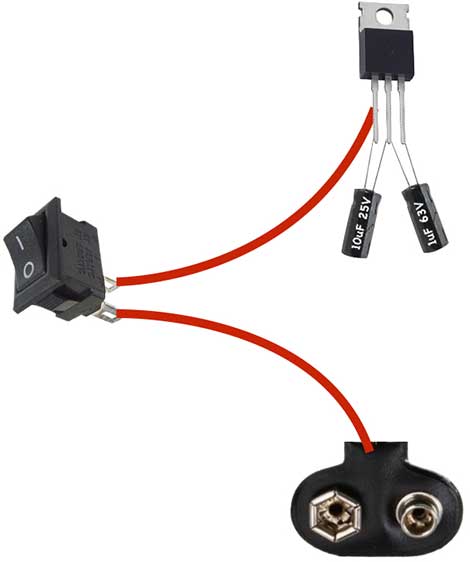

Agora solde a chave de liga/desliga e o clip da bateria desta forma.

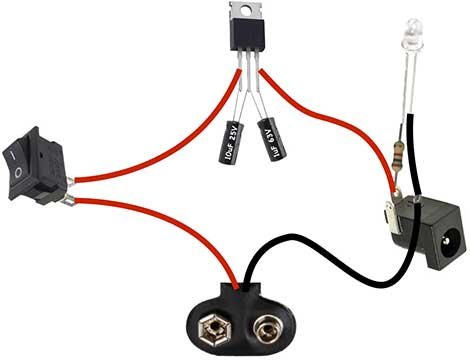

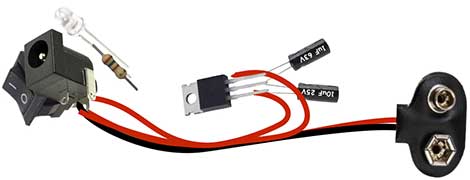

Por último, solde o conector desta forma:

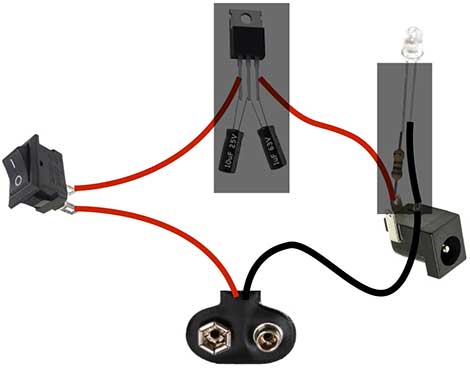

Agora  bote fita isolante no miolo  e no LED para evitar contato dos pinos e cabos quando estiverem todos juntos.

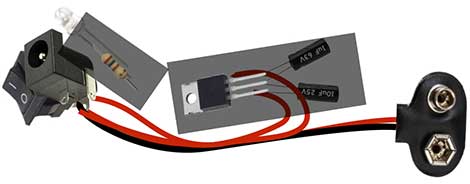

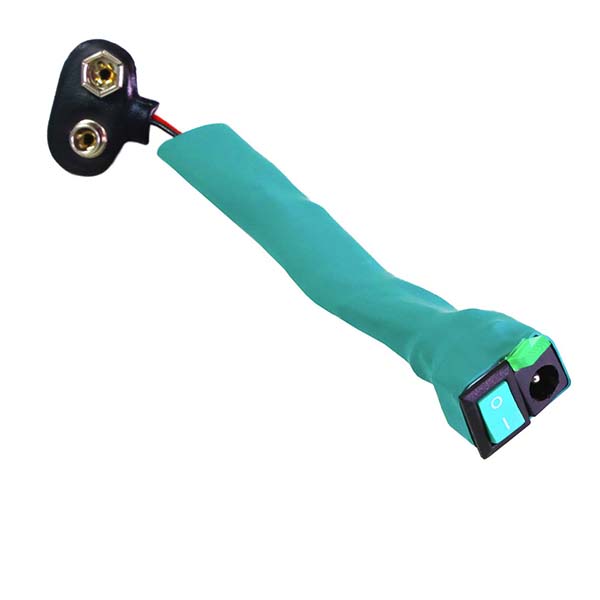

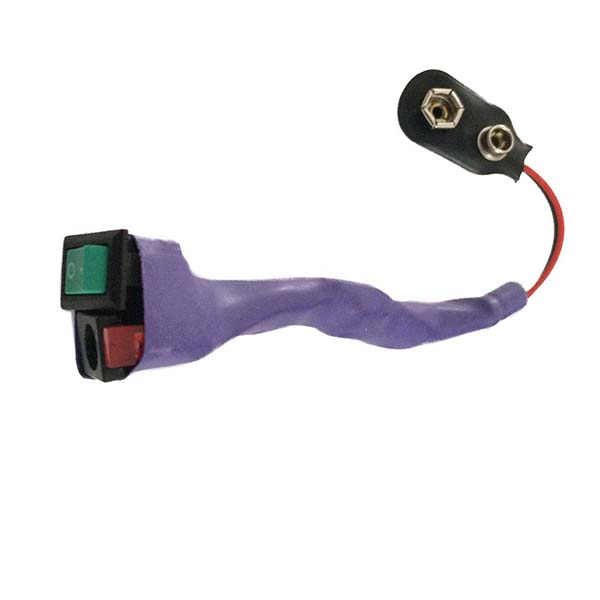

Para montar apenas dando acabamento com o espaguete termo-retrátil, organize de acordo com a imagem abaixo. Em uma ponta, a chave liga/desliga, o conector e o LED, bem próximos um do outro. Na outra ponta o clip da bateria. E no meio, todo o resto.



Veja o vídeo




COMO TESTAR
